เลเซอร์แนวตั้งและร่องคอมโพสิตเครื่องร่องสำหรับขาย

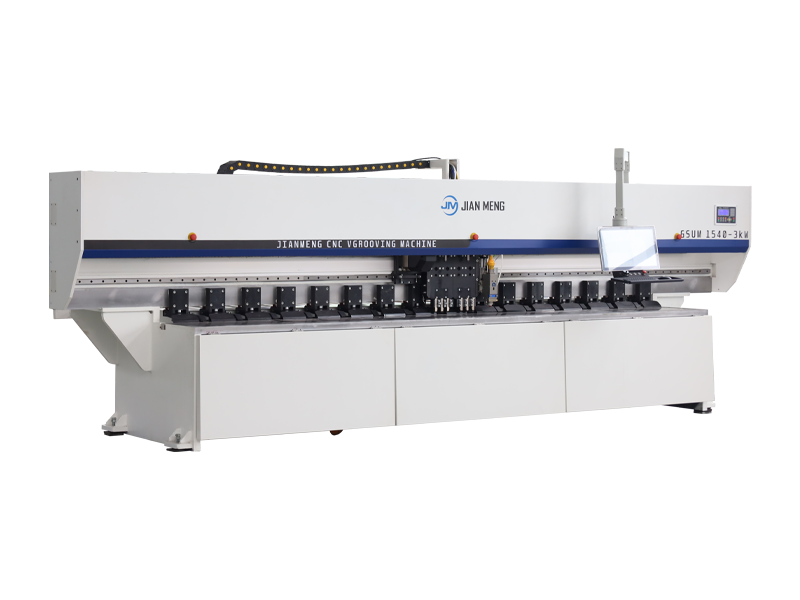

เครื่องรวม V-Grooving และตัดเลเซอร์

เครื่องรวมแนวตั้งและเลเซอร์ Jianmeng มีความเร็วในการตัดร่องสูงสุด 120 เมตร / นาทีและความแม่นยำในการซ้ำได้ ± 0.02 มม. เข้ากันได้กับแผ่นต่างๆ เช่นสแตนเลสและอลูมิเนียมโลหะผสม

ดูวิดีโอ

ขอใบเสนอราคา

ข้อดีหลัก

เครื่อง GSUM นี้รวมกระบวนการหลักสามขั้นตอนด้วยเทคโนโลยีที่ฉลาดเพื่อให้การประมวลผลที่มีประสิทธิภาพและแม่นยำของวัสดุตกแต่งแผ่นโลหะ ข้อดีหลักรวมถึง:

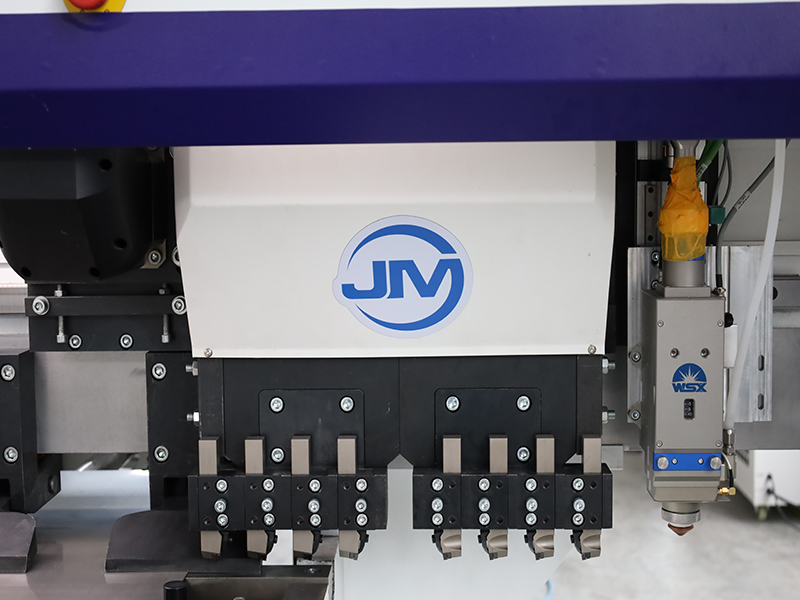

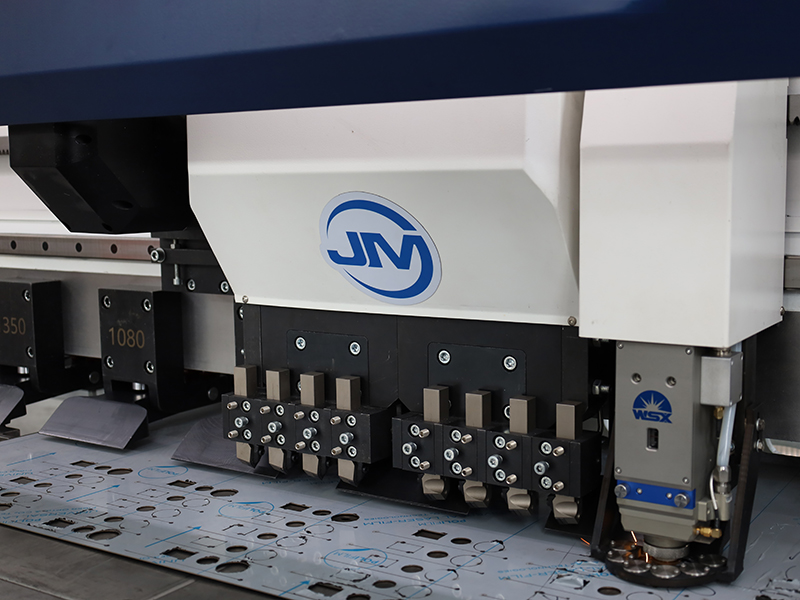

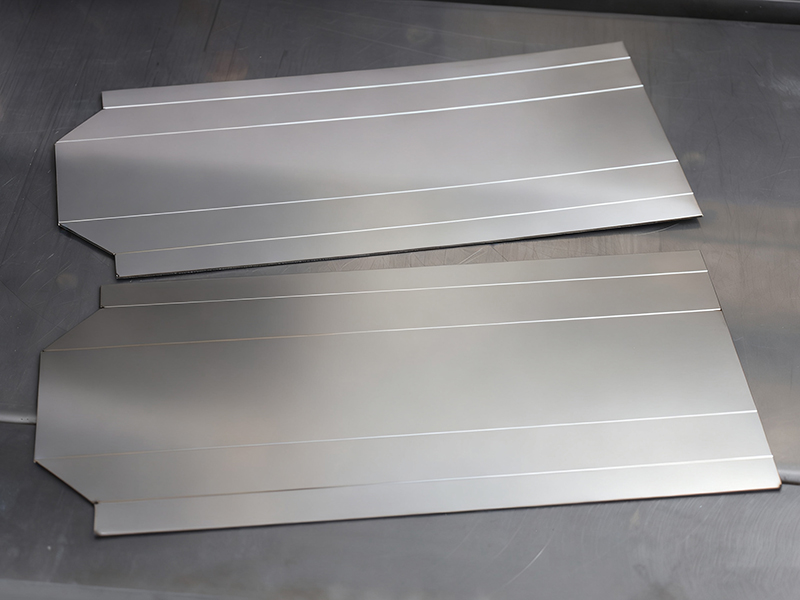

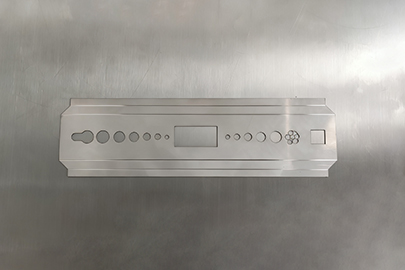

ตัดเลเซอร์ความแม่นยำสูง (แทนเครื่องตัดแบบดั้งเดิม)

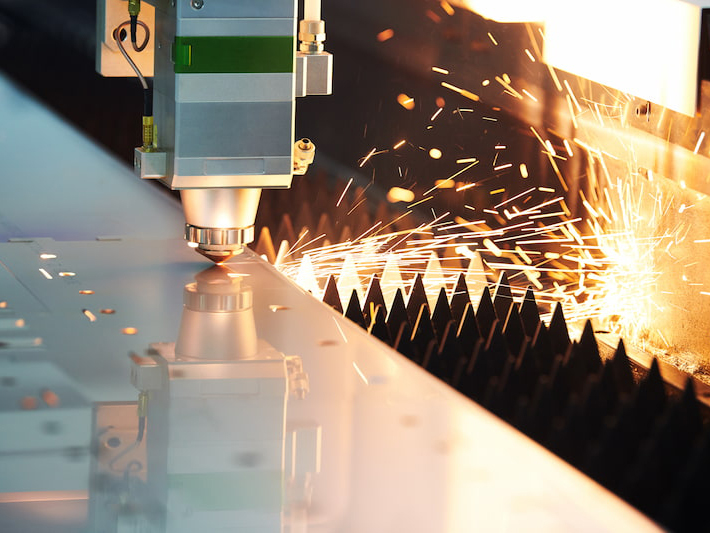

การตัดเลเซอร์ที่ก้าวหน้าบรรลุความแม่นยำของ ± 0.1 มม. มากกว่าขอบเขต ± 0.5 มม. ของเครื่องตัดแบบดั้งเดิม การประมวลผลโดยไม่ติดต่อช่วยป้องกันการเสียรูปของวัสดุและรับประกันคอบที่ราบรื่นและไม่มีขุด - เหมาะสําหรับวัสดุที่มีความเสร็จสูงเช่นสแตนเล

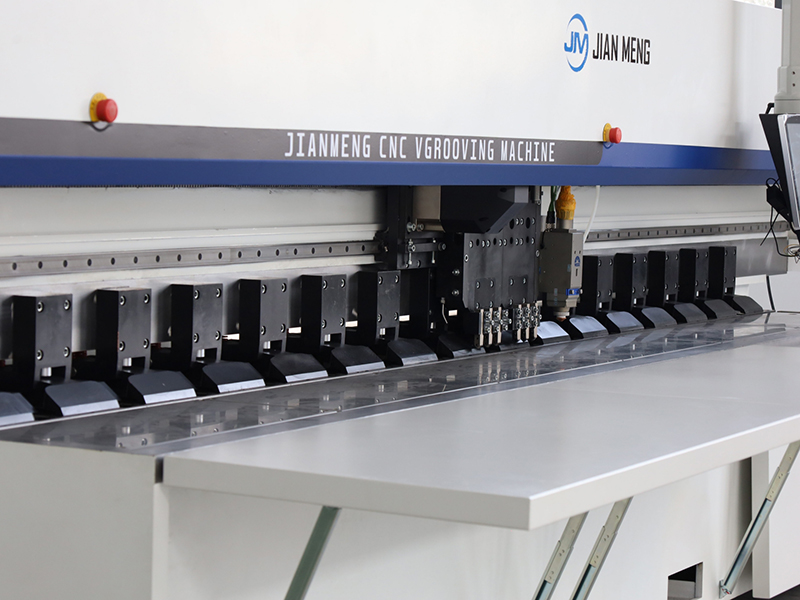

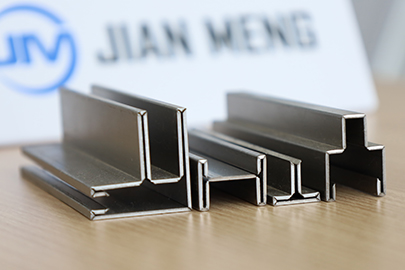

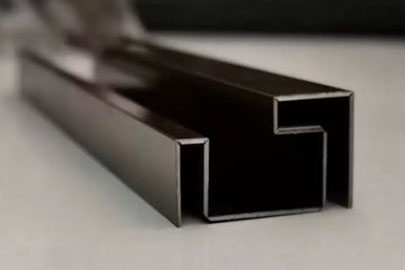

อัจฉริยะ V-Grooving

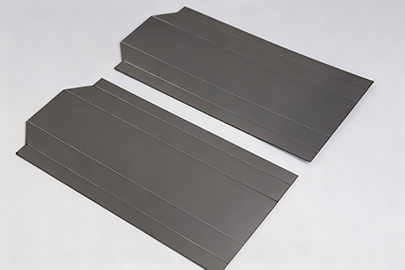

ระบบร่องดิจิตอลจักรร่องรูป V อย่างแม่นยำในมุมต่างๆ พารามิเตอร์ที่ตั้งไว้ล่วงหน้าให้แน่ใจว่าพับที่สะอาดและคมชัดโดยไม่มีเส้นโดดที่มองเห็นได้ มันยังสนับสนุนโปรไฟล์ศิลปะที่ซับซ้อน เพิ่มลักษณะ 3 มิติของวัสดุและความหลากหลายในการออกแบบ

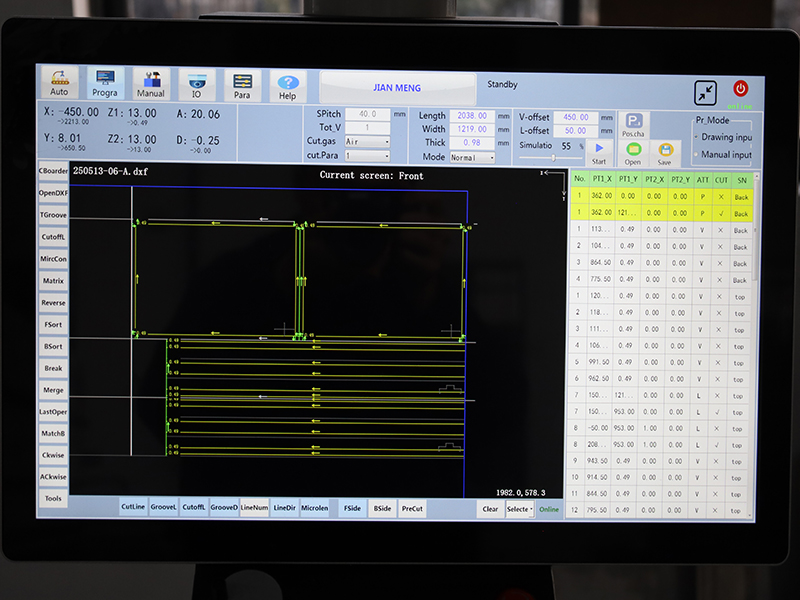

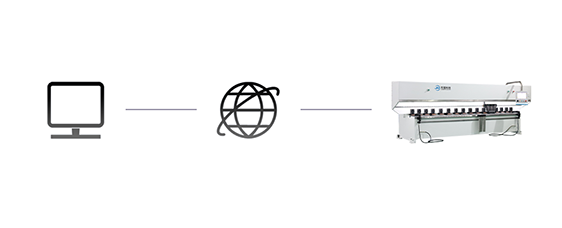

การประมวลผลแบบสมาร์ท End-to-End

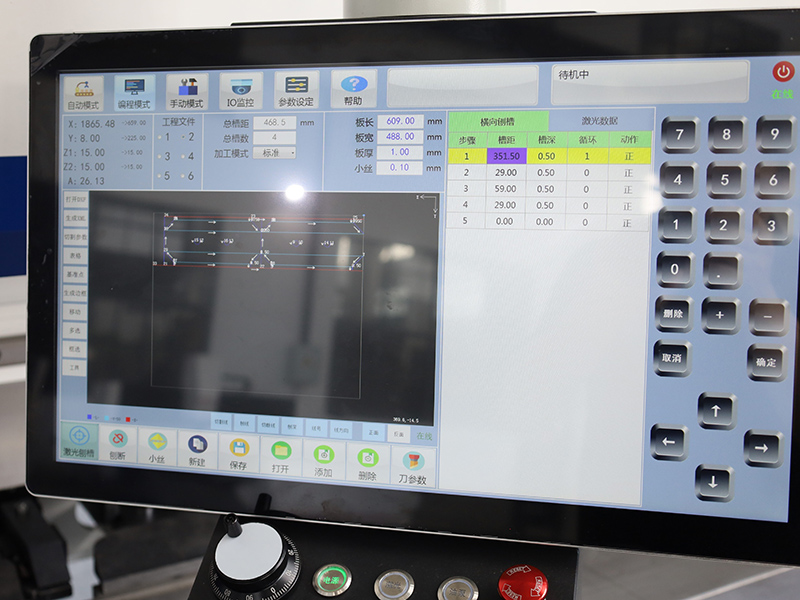

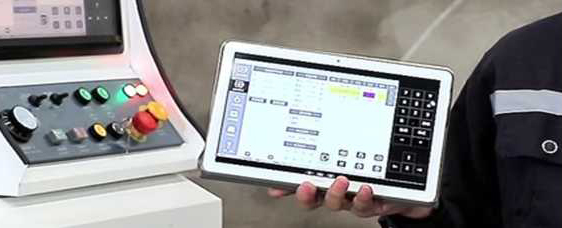

เชื่อมต่อกับภาพวาด CAD โดยตรง ระบบอัตโนมัติการวางแผนเส้นทาง พารามิเตอร์ร่อง และการตั้งค่าเลเซอร์ หลังจากป้อนพารามิเตอร์ผ่านอินเตอร์เฟซภาพ มันจะดำเนินการประมวลผลแผ่นเต็มรูปแบบโดยอัตโนมัติ ทําให้การผลิตที่เรียบร้อยขั้นตอน

ประสิทธิภาพการผลิตแบบบูรณาการ

ลดเวลาเปลี่ยนกระบวนการ 80% โดยรวมขั้นตอนทั้งหมดเป็นการตั้งค่าเดียว เมื่อเทียบกับกระบวนการทำงานแบบดั้งเดิม ประสิทธิภาพเพิ่มขึ้นมากกว่า 3 เท่า ในขณะที่ลดความเข้มข้นและความผิดพลาดในการจัดตำแหน่ง ผลลัพธ์: ชิ้นส่วนโลหะแผ่นคุณภาพสูงที่ตอบสนองมาตรฐานสูงสําหรับความแม่นยำ, การตกแต่ง, และความซับซ้อนในการออกแบบ

ข้อมูลจำเพาะทางเทคนิคของ V Grooving และเลเซอร์ Combo Machine

	1232	1240	1532	1540	1560
ช่วงการประมวลผลแผ่นโลหะ (มม.)	1250×3200	1250×4000	1500×3200	1500×4000	1500×6000
ความหนาแผ่นเครื่องจักร (มม.)	0.4-6.0	0.4-6.0	0.4-6.0	0.4-6.0	0.4-6.0
ระยะทางขั้นต่ำระหว่างร่องรูปร่าง V และขอบ (มม.)	10 (กำหนดเอง)	10 (กำหนดเอง)	10 (กำหนดเอง)	10 (กำหนดเอง)	10 (กำหนดเอง)
ระยะทางขั้นต่ำระหว่างเลเซอร์และขอบ (มม.)	25	25	25	25	25
ความแบนของโต๊ะ (มม.)	±0.03	±0.03	±0.03	±0.03	±0.03
ความเร็วแกนสูงสุดขนานกับแกน X (m / min)	120	120	120	120	120
ความเร็วแกนสูงสุดขนานกับแกน Y (m / min)	90	90	90	90	90
มอเตอร์เซอร์โวหลัก (กิโลวัตต์)	5.5	5.5	5.5	5.5	5.5
ความแม่นยำในการตั้งตำแหน่งที่ซ้ำซ้ำ (มม.)	0.015	0.015	0.015	0.015	0.015
ขนาด (มม.)	4900×2350×2000	5700×2350×2000	4900×2600×2000	5700×2600×2000	7700×2600×2000
