การแสดงวิดีโอ
เครื่องร่องสี่ด้านมีระบบหมุนอัตโนมัติสําหรับผู้ถือเครื่องมือ ซึ่งสามารถบรรลุการปั้นครั้งเดียวของทั้งสี่ด้านโดยไม่ต้องหมุนด้วยมือปรับปรุงความแม่นยำของมิติและประสิทธิภาพ
ดูวิดีโอการแสดงวิดีโอ

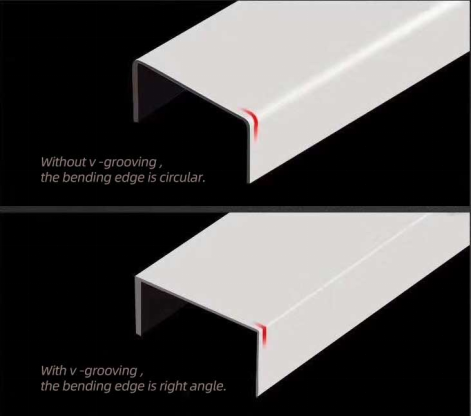

ทำไมร่อง v จําเป็นสําหรับแผ่นโลหะ?
 |
 |

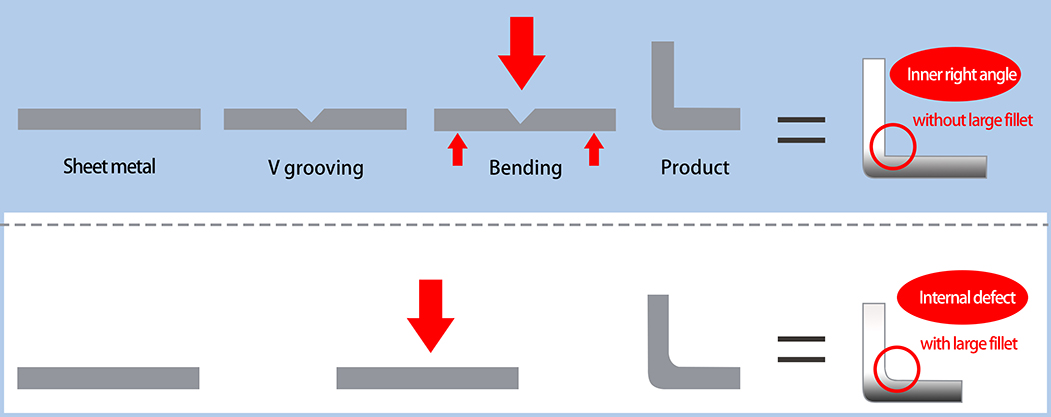

V-grooving หรือที่รู้จักกันในชื่อ V-cutting เป็นกระบวนการตัดร่องในแผ่นโลหะแบนและเป็นขั้นตอนช่วยในการตัดและดัด หลังจาก V-grooving แผ่นมีเส้นอ้างอิงที่ชัดเจนสำหรับการตัดและดัด หลังจากการโค้ง filet สามารถถอดออกเพื่อให้บรรลุการโค้งมุมขวาที่แท้จริง
V-grooving เป็นการขึ้นรูปช่วย: ที่สายโค้งที่ตั้งใจอุปกรณ์พิเศษและเครื่องมือตัดร่องรูปแบบ V เพื่อให้วัสดุสามารถโค้งได้ง่ายขึ้นและรัศมีโค้งด้านนอกจะลดลง จากนั้นส่วนที่ดัดจะสร้างขึ้นบนเบรกกดหรือด้วยมือ ความลึก ความกว้าง และมุมของร่อง V ถูกกำหนดและควบคุมโดยเรขาคณิตเครื่องตัดและความลึกของการตัด / การป้อนในระหว่างการดําเนินการร่อง

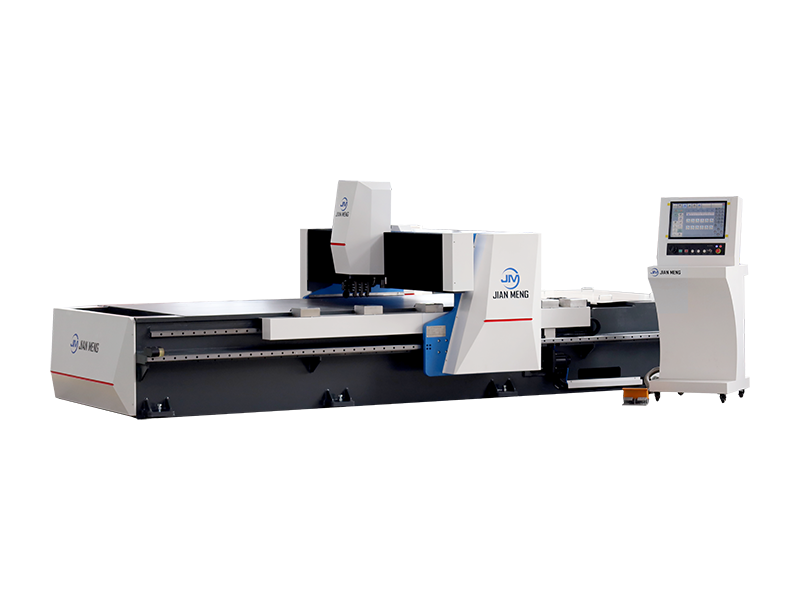

เครื่องร่อง GSFM แนวนอนสี่ด้านเป็นอุปกรณ์ร่อง v มืออาชีพซึ่งใช้กับแผ่นโลหะทั้งหมดเช่นแผ่นสแตนเลสแผ่นทองแดงแผ่นอลูมิเนียมแผ่นสังกะสีและอื่น ๆ และใช้กันอย่างแพร่หลายในอุตสาหกรรมประตูโลหะและผน
รายละเอียดสินค้า

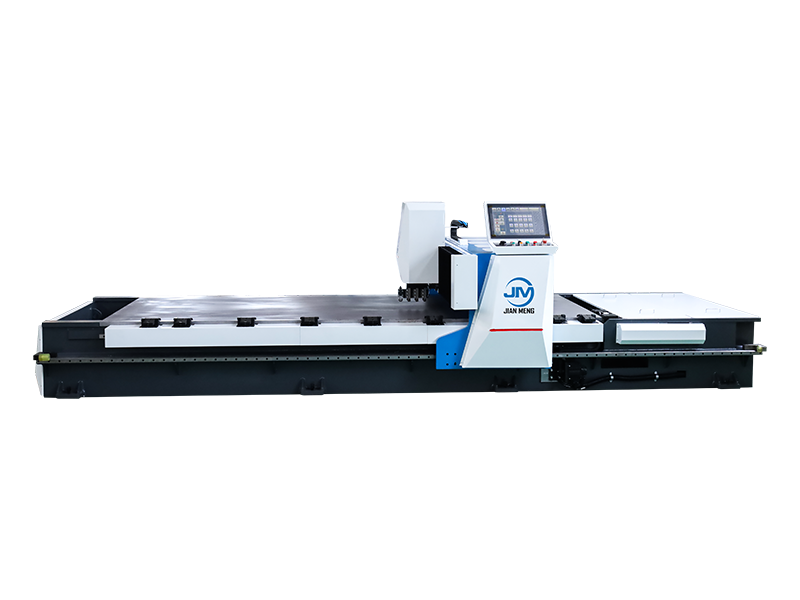

 มุมมองด้านหน้า |
 การวาดรูปแบบอัด |

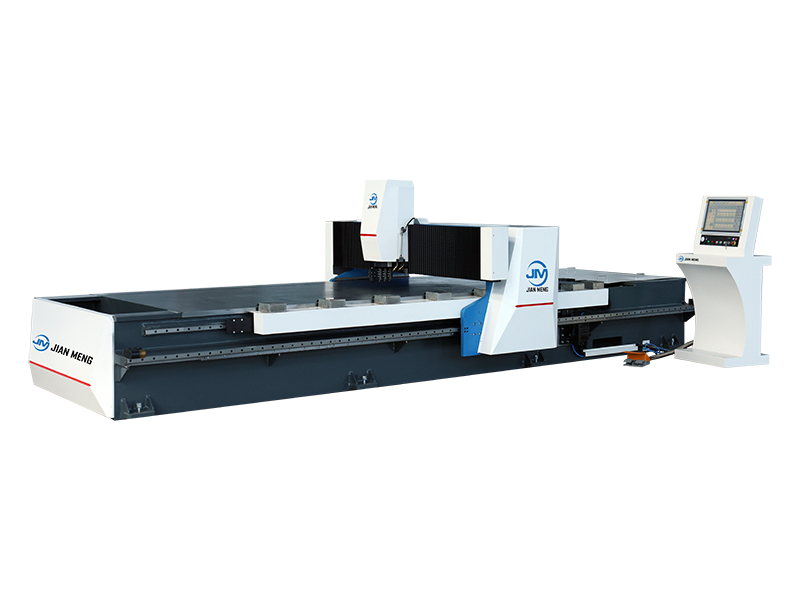

 มุมมองด้านหน้า |
แยกแผนที่ |
เครื่องร่องสี่ด้านมีระบบหมุนอัตโนมัติสําหรับผู้ถือเครื่องมือ ซึ่งสามารถบรรลุการปั้นครั้งเดียวของทั้งสี่ด้านโดยไม่ต้องหมุนด้วยมือปรับปรุงความแม่นยำของมิติและประสิทธิภาพ
อุปกรณ์ใช้ CNC ห้าแกนและไดรฟ์เซอร์โวเต็มรูปแบบรองรับการคำนวณระยะทางร่องโดยอัตโนมัติ, การเขียนโปรแกรมภาพและดูล่วงหน้าของผลการดัด มันเข้ากันได้กับวัสดุต่างๆ เช่น สแตนเลสและแผ่นอลูมิเนียม และใช้งานง่าย เหมาะสำหรับการดัดแผ่นโลหะที่มีความแม่นยำระดับสูงก่อน

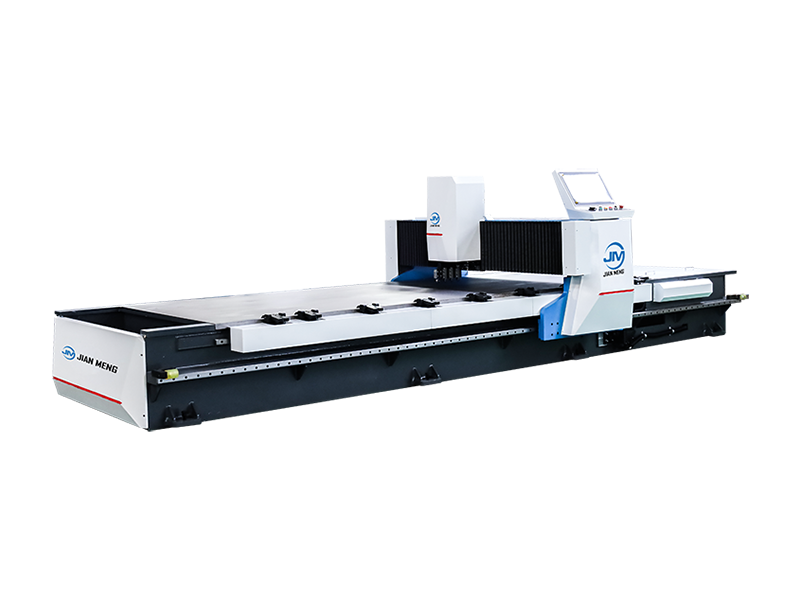

โครงสร้างแนวนอน
เครื่องจักรร่อง V สี่ด้านอัตโนมัติขึ้นอยู่กับกรอบ gantry แนวนอน และฐานเครื่องจักรและ crossbeam ถูกปรับในเตาไฟฟ้าเพื่อขจัดความเครียดเชื่อมรับประกันความแข็งแรงและความมั่นคงสูงของเครื่องมือเคร ชั้นวางโดยรวมได้รับการกลึงความแม่นยำ CNC สำหรับการยึดเดียวเพื่อให้แน่ใจว่าพื้นผิวติดตั้งเป็นขนานและตั้งตั้ง เคาน์เตอร์เหล็กโลหะผสมต่ำความแข็งแรงสูงถูกประมวลผลโดยการวางแผนด้วยตนเองเพื่อให้เรียบและราบรื่น ในระหว่างการประมวลผลแผ่นยังคงคงที่เพื่อหลีกเลี่ยงการสึกหรอและฉีกขาด ทําให้มันเหมาะอย่างยิ่งสำหรับการจักรความแม่นยำของแผ่นตกแต่งและกระจก

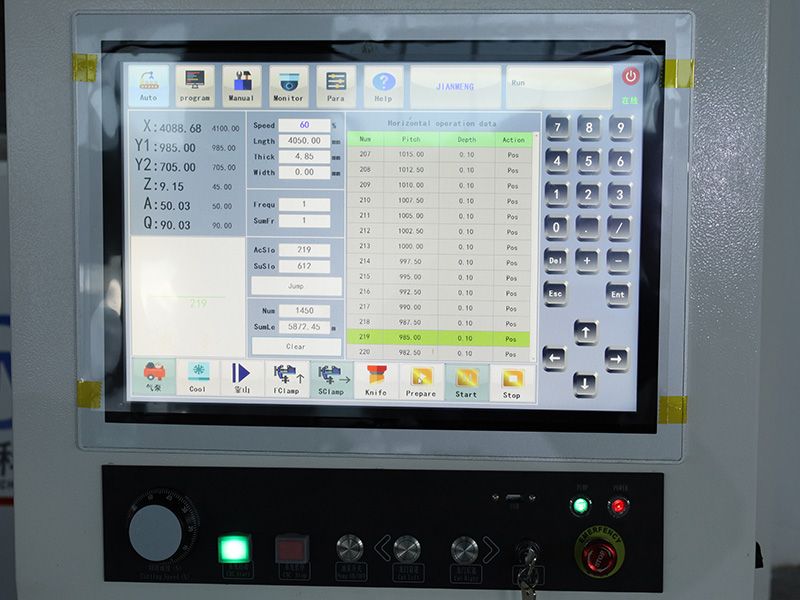

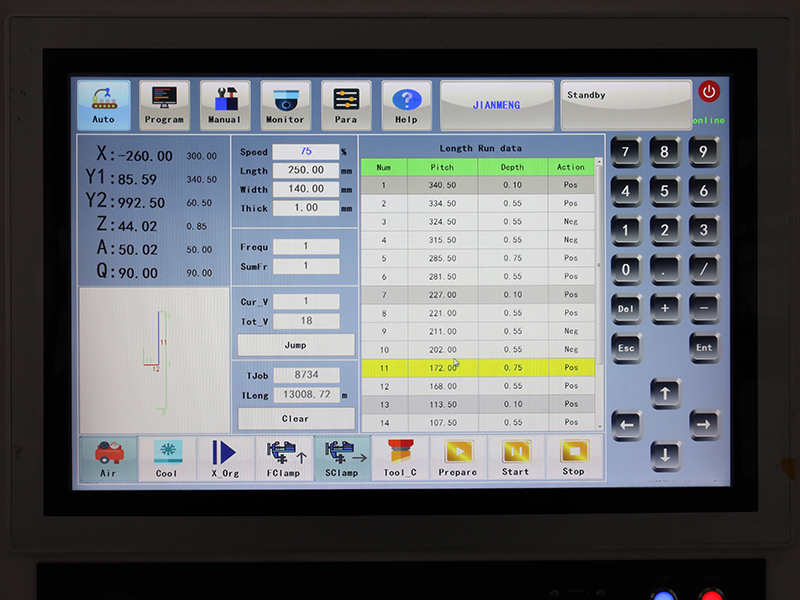

ซอฟต์แวร์ V-Grooving ที่เป็นสิทธิของ JIANMENG
สร้างบนระบบปฏิบัติการ CNC ที่ใช้ Windows
·การประมวลผลตามความยาวและด้านข้างเสร็จสิ้นในการผ่านเดียว
· หน้าจอสัมผัสอุตสาหกรรม 19 "
· การดำเนินงานที่เข้าใจและง่ายต่อการเรียนรู้
· การคำนวณขนาดอัตโนมัติ
·ดูตัวอย่างแผนภูมิดัด
· กราฟิกที่วาดด้วยมือ
· การคำนวณความจุอัตโนมัติ
·วงจรอัตโนมัติคลิกเดียว
· การเปลี่ยนเครื่องมือคลิกเดียว
·เพิ่มความแม่นยำในการดัด
ผู้ถือเครื่องมือหมุน
เครื่องตัด V สี่ด้านอัตโนมัติมีระบบถือเครื่องมือหมุนอัตโนมัติซึ่งสามารถเสร็จสมบูรณ์ร่องสี่ด้านของคณะกรรมการในครั้งเดียวโดยไม่ต้องมาลัยด้วยมือปรับปรุงความแม่ หอคอยใช้การล็อคชัคไฮดรอลิกด้วยความแม่นยำในการหมุนสูงและตำแหน่งที่มั่นคง การประมวลผลพร้อมกันด้วยมีดสามมีดให้แน่ใจว่าการกระจายแรงตัดได้อย่างสม่ำเสมอ และลดความเสี่ยงของการเปลี่ยนแปลงของชิ้นงาน รองรับระบบระบายความร้อนขนาดเล็กที่เป็นตัวเลือกเพื่อยืดอายุการใช้งานของเครื่องมือและลดต้นทุนการดำเนินงาน อินเตอร์เฟซการติดตั้งเครื่องมือทั่วไปเข้ากันได้กับทั้งเหล็กสีขาวและมีดโลหะผสม ด้วยการยึดยืดหยุ่นเพื่อตอบสนองความต้องการในการ

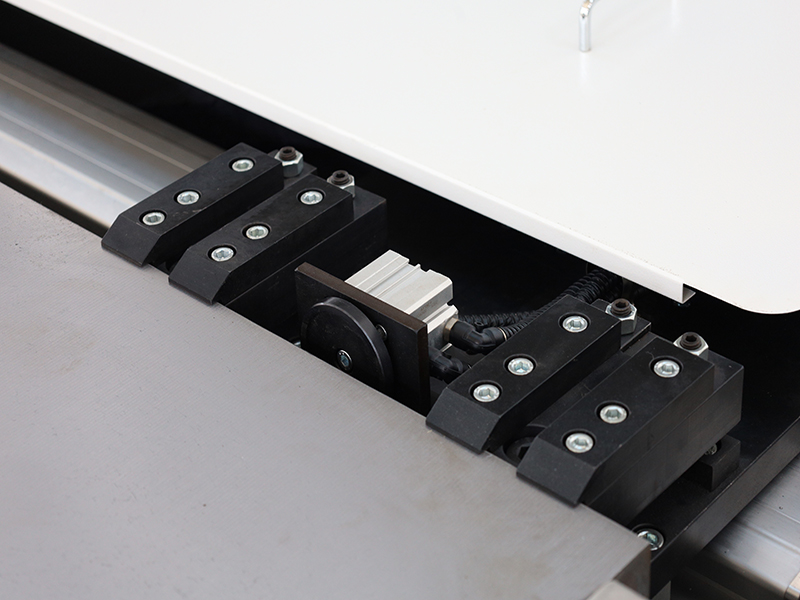

หน้าคลัมป์
ตัด V สี่ด้านอัตโนมัติมีเท้าความดันหลายด้านหน้าและระบบยึดนิวเมติกรวมกับอุปกรณ์นิวเมติกปรับปรุงความแข็งแรงของการยึดโลหะแผ่นและรับประกันความ โมดูลส่งสัญญาณใช้การออกแบบที่ปิดอย่างเต็มที่เพื่อป้องกันการรีดลวดโลหะ รวมกับส่วนประกอบที่มีความแม่นยำสูงช่วยลดอัตราความล้มเหลวอย่างมากปรับปรุงความน่าเชื่อถือและความแม่นยำของการทำงานในระยะยา
หนีบด้านข้าง
เครื่องร่องอัตโนมัติอย่างเต็มที่มีเท้าความดันด้านข้างที่เคลื่อนย้ายได้หลายตัว และมีฟังก์ชันการหลีกเลี่ยงอัตโนม ในระหว่างการตัดเครื่องจักรแนวนอน ผู้ถือเครื่องมือจะลดใบมีดใกล้กับเท้าความดันด้านข้างเสมอเพื่อให้แน่ใจว่าแรงยึดของบอร์ดในตำแหน่งที่สําคัญเพียงพอ หลีกเล การออกแบบนี้ช่วยปรับปรุงความมั่นคงของการประมวลผลและความปลอดภัยในการดําเนินการอย่างมาก รับประกันความแม่นยำและความน่าเชื่อถือของกระบวนการร่องความเร็วส
ข้อมูลจำเพาะทางเทคนิคของเครื่อง V-Grooving สำหรับแผ่นโลหะ
| 1232 | 1240 | 1532 | 1540 | 1560 | |
| ช่วงการประมวลผลแผ่นโลหะ (มม.) | 1250×3200 | 1250×4000 | 1500×3200 | 1500×4000 | 1500×6000 |
| ความหนาแผ่นเครื่องจักร (มม.) | 0.4-5.0 | 0.4-5.0 | 0.4-5.0 | 0.4-5.0 | 0.4-5.0 |
| ระยะทางระหว่างร่องรูปร่าง V และขอบ Min (mm) | 8 (กำหนดเอง) | 8 (กำหนดเอง) | 8 (กำหนดเอง) | 8 (กำหนดเอง) | 8 (กำหนดเอง) |
| ความแบนของโต๊ะ (มม.) | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03 |
| ความเร็วแกนสูงสุดขนานกับแกน X (m / min) | 120 | 120 | 120 | 120 | 120 |
| ความเร็วแกนสูงสุดขนานกับแกน Y (m / min) | 60 | 60 | 60 | 60 | 60 |
| มอเตอร์เซอร์โวหลัก (กิโลวัตต์) | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
| ความแม่นยำในการตั้งตำแหน่งที่ซ้ำซ้ำ (มม.) | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
| ขนาด (มม.) | 5180×2190×1600 | 5980×2190×1600 | 5180×2420×1600 | 5980×2420×1600 | 7980×2420×1600 |

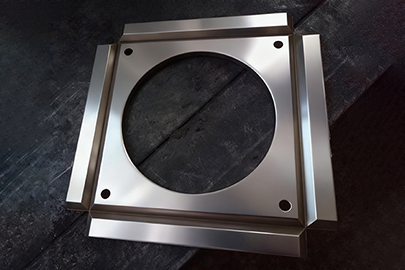

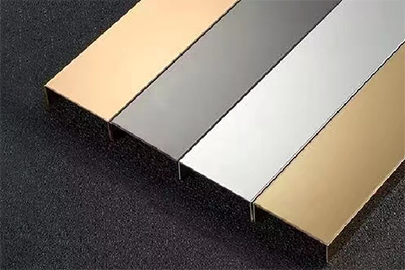

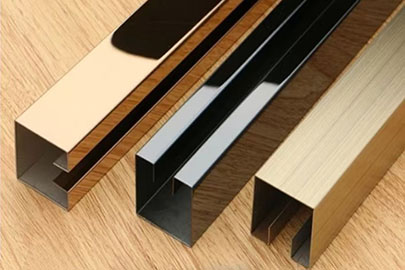

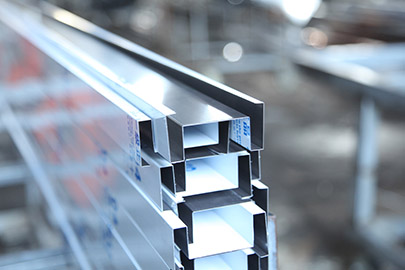

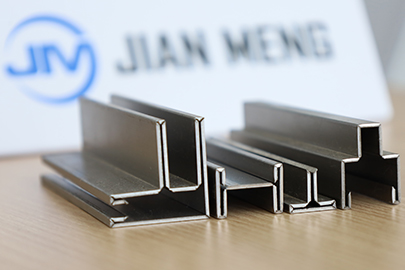

แสดงตัวอย่าง
การอัพเกรดทางเลือก

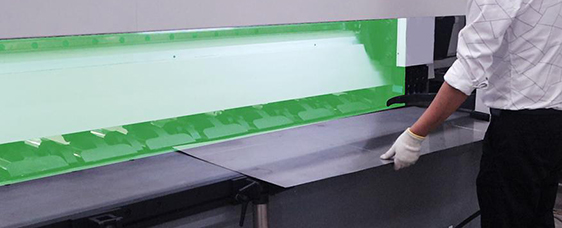

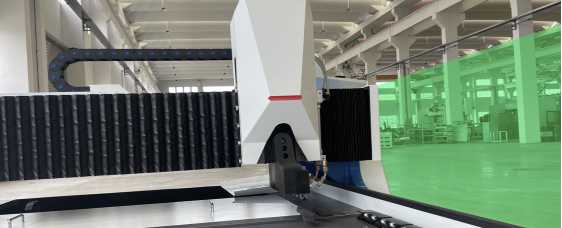

การป้องกันม่านแสงแนวนอน
การควบคุมแท็บเล็ตระยะไกล
เครื่องป้องกันการชนกัน
การป้องกันม่านแสงแนวตั้ง

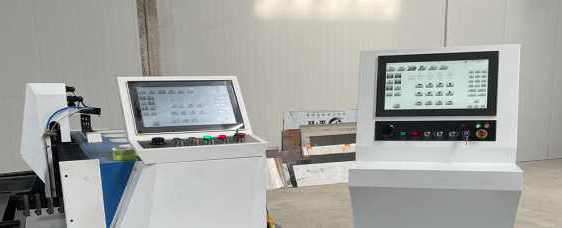

แนวนอน สองหน้าจอควบคุม

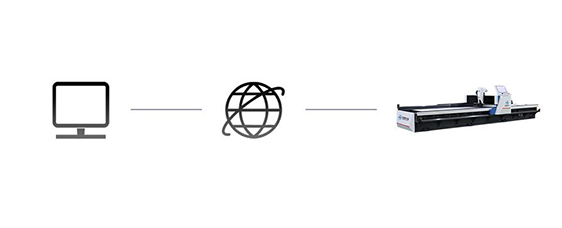

การควบคุมระบบคลาวด์
